คำอธิบาย

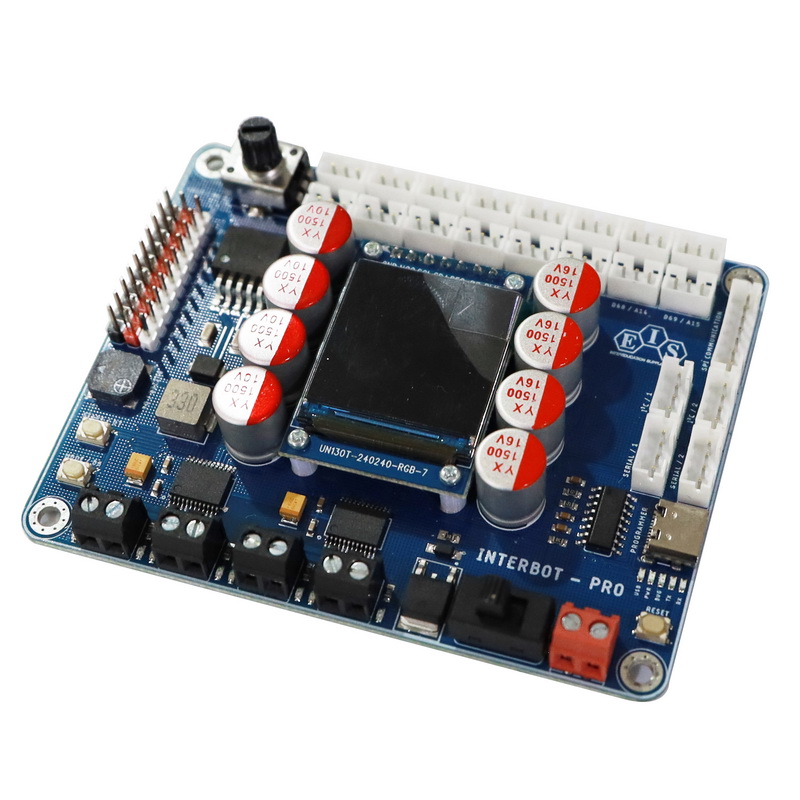

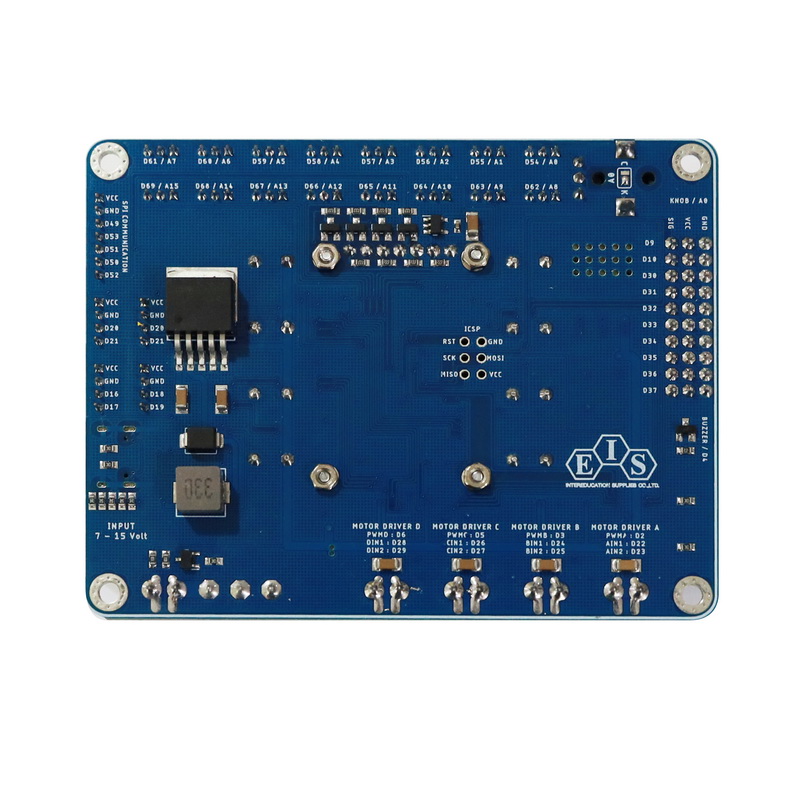

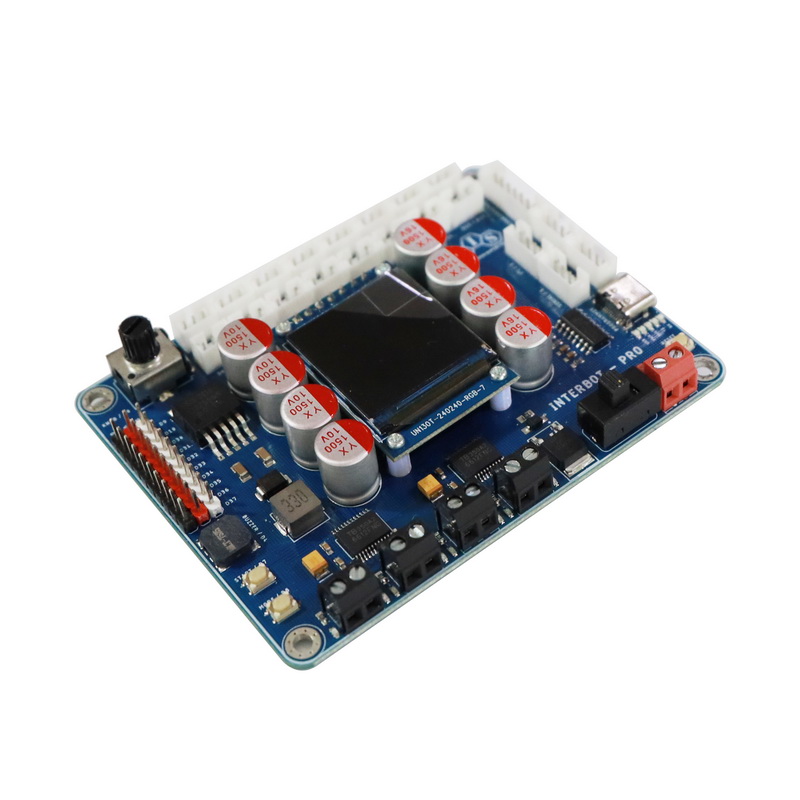

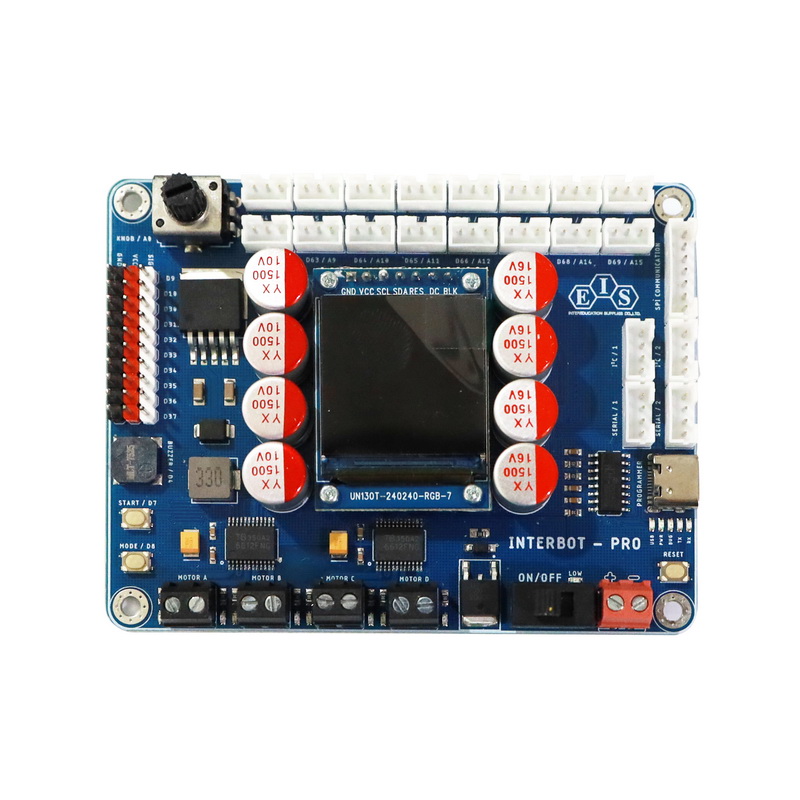

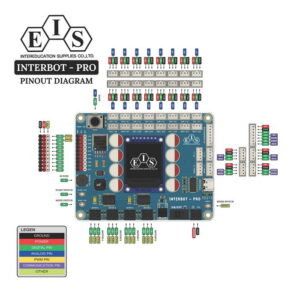

ชุดบอร์ดอิเล็กทรอนิกส์สำหรับการเรียนรู้ระบบ AI และหุ่นยนต์สำหรับแข่งขัน (INTERBOT-PRO Board)
INTERBOT-PRO เป็นบอร์ดไมโครคอนโทรลเลอร์สำหรับการเรียนรู้ด้านวิทยาการคำนวณ สามารถทำงานตามโปรแกรมที่สร้างขึ้นด้วยภาษา C/C++ โดยเขียนโปรแกรมด้วยซอฟต์แวร์ Arduino IDE

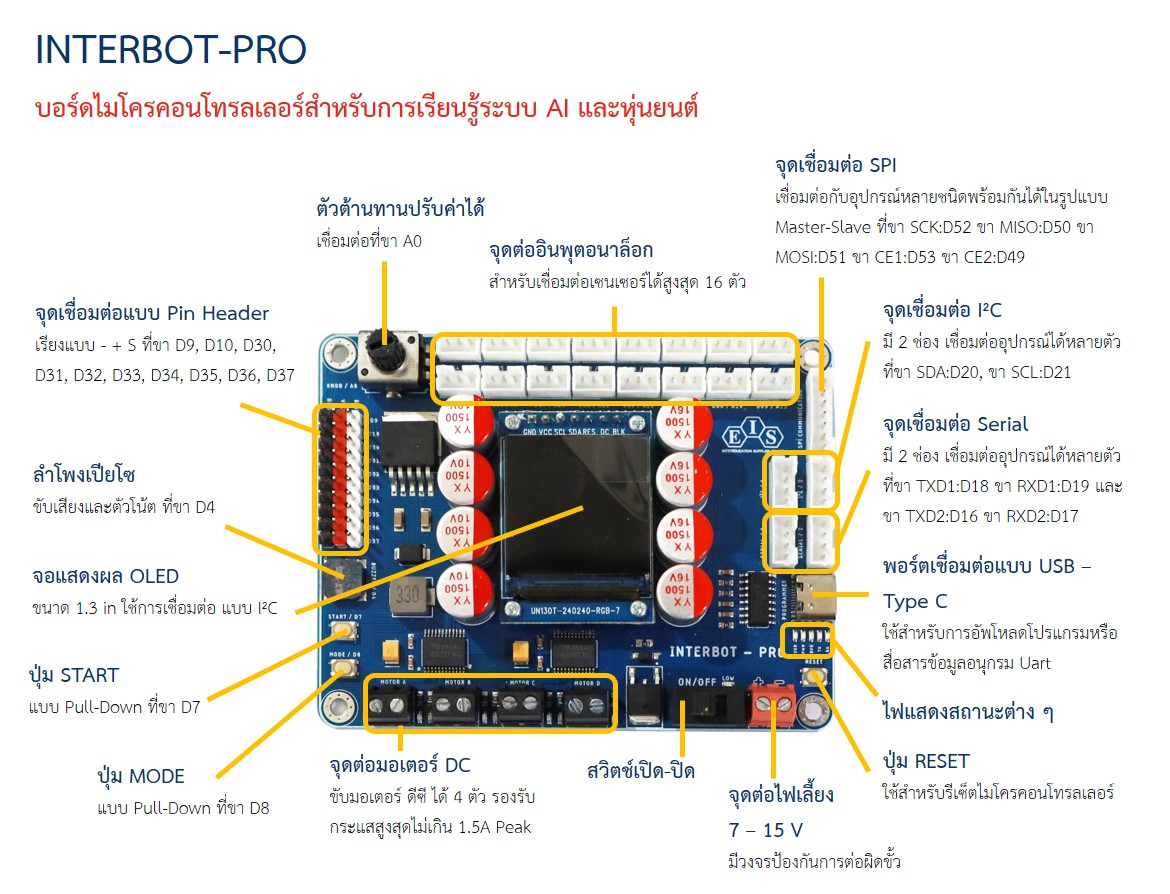

คุณสมบัติทางเทคนิคของบอร์ด INTERBOT-PRO
- ATMEGA2560 เป็นไมโครคอนโทรลเลอร์แบบ 8-bit จาก Microchip Technology ที่ใช้สถาปัตยกรรม AVR หน่วยความจำแฟลช: 256 KB (สำหรับเก็บโปรแกรม) ความถี่สัญญาณนาฬิกา: สูงสุด 16 MHz จำนวนขา I/O: 86 ขา ADC (Analog-to-Digital Converter): 16 ช่อง (10-bit)
- มีจุดเชื่อมต่อ SPI WAFER 7 PIN 1 ช่อง เป็นการสื่อสารที่รวดเร็วและสามารถเชื่อมต่อกับอุปกรณ์หลายชนิดพร้อมกันได้ในรูปแบบ Master-Slave ขา SCK:D52 ขา MISO:D50 ขา MOSI:D51 ขา CE1:D53 ขา CE2:D49
- มีจุดเชื่อมต่อ I²C WAFER 4 PIN 2 ช่อง เป็นการสื่อสารแบบอนุกรมที่ใช้ในการเชื่อมต่ออุปกรณ์หลายชนิด ใช้เพียง 2 สายในการสื่อสาร และสามารถเชื่อมต่ออุปกรณ์หลายตัวได้ในบัสเดียว ขา SDA:D20 ขา SCL:D21
- มีจุดเชื่อมต่อ Serial WAFER 4 PIN 2 ช่อง เป็นการสื่อสารแบบอนุกรมที่ใช้ในการเชื่อมต่ออุปกรณ์หลายชนิด ขา TXD1:D18 ขา RXD:D19 และ ขา TXD2:D16 ขา RXD:D17
- มีจุดเชื่อมต่อ Analog WAFER 3 PIN ใช้ชิพ MCP3008 แบบ 10 บิตใช้การเชื่อมต่อแบบ SPI ที่ขา SCK:D52 ขา MISO:D50 ขา MOSI:D51 ขา CE1:D53
- มีปุ่ม START แบบ Pull-Down ที่ขา D7
- มีปุ่ม MODE แบบ Pull-Down ที่ขา D8
- มีปุ่ม RESET ใช้สำหรับรีเซ็ตไมโครคอนโทรลเลอร์
- มีลำโพงแบบเปียโซ เชื่อมต่อที่ขา D4
- มีพอร์ตเชื่อมต่อแบบ USB – Type C ใช้สำหรับการอัพโหลดโปรแกรมหรือสื่อสารข้อมูลอนุกรม Uart
- รองรับแรงดันไฟฟ้าเข้าตั้งแต่ 7 – 15V และ มีวงจรป้องกันการต่อผิดขั้ว
- มีวงจรลดระดับแรงดันไฟฟ้า 5V ใช้สำหรับจ่ายให้ไมโครคอนโทรลเลอร์ และจอแสดงผล OLED
- มีจอแสดงผล OLED ขนาด 1.3” ใช้การเชื่อมต่อแบบ I²C
- สามารถขับมอเตอร์ ดีซี ได้ 4 ตัว รองรับกระแสสูงสุดไม่เกิน 1.5A Peak
- มีจุดเชื่อมต่อแบบ Pin Header เรียงแบบ – + S ที่ขา D9, D10, D30, D31, D32, D33, D34, D35, D36, D37
- มีตัวต้านทานปรับค่าได้ ที่ขา D54
- มีไฟแสดงสถานะการทำงาน ประกอบด้วย
- สถานะแจ้งเตือนแรงดันต่ำ
- สถานะการเชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ด USB
- สถานะการทำงานของ TX:RX
- สถานะการทำงานของ Motor
