คำอธิบาย

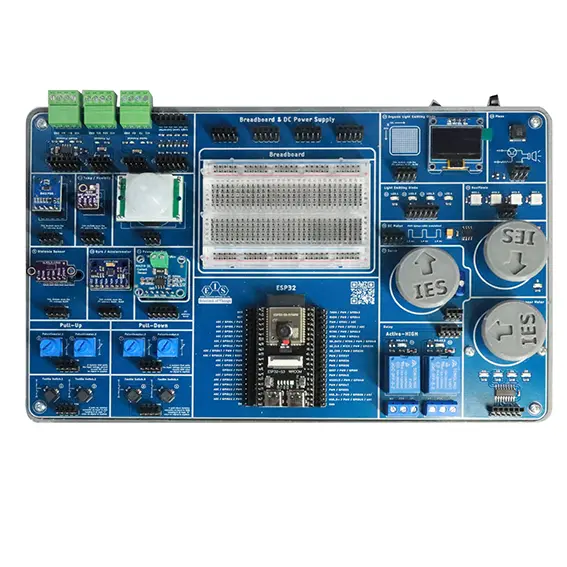

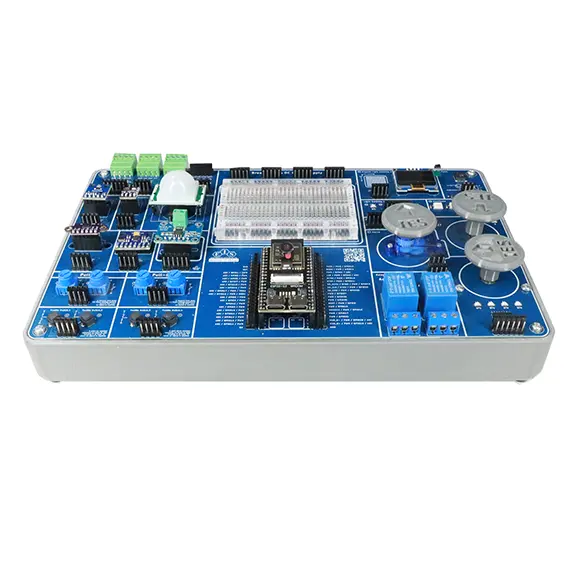

ชุดเรียนรู้เชิงปฏิบัติการ IoTs (IoTs Learning Kit)
ชุดเรียนรู้เชิงปฎิบัติการ IoTs เป็นชุดเรียนรู้ไมโครคอนโทรลเลอร์ครบวงจร มีอุปกรณ์และโมดูลต่างๆรวมอยู่ในแผงวงจรเดียวเพื่อให้ง่ายต่อการทดลองและเรียนรู้ เหมาะสำหรับการเรียนรู้ทั้งในขั้นเริ่มต้นจนถึงขั้นประยุกต์การใช้งานในระดับกลาง

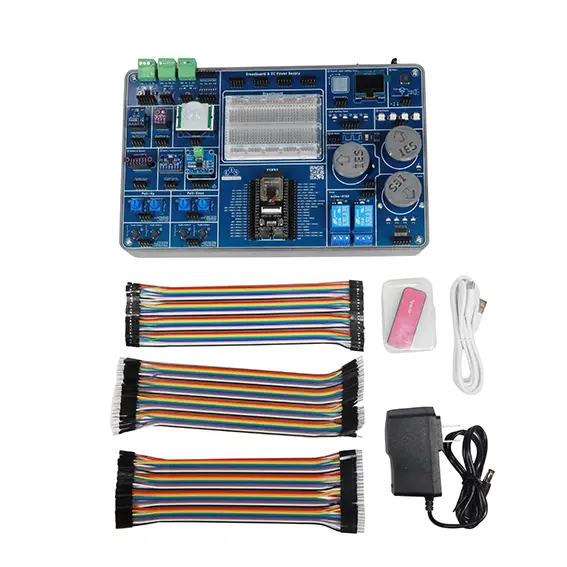

ในชุดประกอบด้วย
- หน่วยประมวลผล ใช้ชิปไมโครคอนโทรลเลอร์ ESP32-S3 WROOM N16R8
คุณสมบัติหลัก- Xtensa® dual-core 32-bit LX7 microprocessor
- Power Consumption: ~95–355mA (Max Wi-Fi)
- Logic Level: 3.3V
- Clock Frequency: 240MHz (dual-core Max 240MHz)
- Operating Supply Voltage: 3.0V – 3.6V
- GPIO: 36 PIN
- Memory Size: 384 KB ROM, 512 KB SRAM
- Data RAM Type/Size: 512 KB SRAM + 8 MB Octal-SPI PSRAM
- Flash ROM Type/Size: 16MB
- Interface Type: UART, SPI, I²C, I²S, PWM, SDIO, USB OTG, ADC, DAC, LCD, Camera, RMT
- Operating temperature: -40°C to +65°C
- Camera : OV2640
- Length x Width: ~57.5 x 30 mm
- ส่วนจ่ายไฟ (Power Supply & Breadboard)
- แรงดันไฟฟ้าที่เลือกใช้ได้:3V, 5V, 12V, GND
- มี Breadboard 400 รู สำหรับต่อวงจรเสริม
- รองรับการทดลองอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์เพิ่มเติม
- ส่วนเซ็นเซอร์ (Input / Sensors)
- เซนเซอร์วัดแสง (Light Sensor)
- เซนเซอร์วัดอุณหภูมิและความชื้น (Temp & Humidity Sensor)
- เซนเซอร์ตรวจจับความเคลื่อนไหว (Motion Detection)
- เซนเซอร์วัดระยะ (Distance Sensor)
- เซนเซอร์ไจโรและวัดความเร่ง (Gyro & Accelerometer Sensor)
- โมดูลสำหรับวัดกระแสหรือแรงดันไฟฟ้า (Power Monitor)
- Potentiometer: โวลลุ่มจำนวน 4 ตัว ปรับค่าความต้านทาน (Pull-up / Pull-down)
- Tactile Switch: ปุ่มกดแบบ Tactile จำนวน 4 ปุ่ม (Pull-up / Pull-down)
- ส่วนแสดงผล (Output)
- Organic Light Emitting Diode (OLED): จอแสดงผลขนาด 96-inch สำหรับแสดงข้อมูลต่างๆ
- Light Emitting Diode (LED): ไฟ LED 4 ดวงสำหรับแสดงสถานะ หรือใช้ในการทดลองง่ายๆ
- Neo pixels: WS2812B 4 ดวงที่สามารถเปลี่ยนสี R,G,B ได้ตามการเขียนโปรแกรม
- Piezo: ลำโพงขนาดเล็กสำหรับส่งเสียงแจ้งเตือน
- DC Motor: ส่วนสำหรับควบคุมมอเตอร์กระแสตรง
- Servo Motor: ส่วนสำหรับควบคุมเซอร์โวมอเตอร์
- Stepper Motor: ส่วนสำหรับควบคุมสเต็ปเปอร์มอเตอร์
- Relay: โมดูลรีเลย์สำหรับควบคุมอุปกรณ์ไฟฟ้าที่มีแรงดันสูง จำนวน 2 ตัว
- ส่วนการเชื่อมต่อ (Communication)
- RS485: สำหรับการสื่อสารอุตสาหกรรม
- I2C: สำหรับโมดูลเสริม
- Serial: สำหรับการดีบัก/เชื่อมต่อ
- Logic Level: แปลงระดับแรงดันสัญญาณดิจิทัล ระหว่างอุปกรณ์ที่ใช้ แรงดันไฟต่างกัน
